Трубы полиэтиленовые предизолированные

Трубы напорные ГОСТ 18599 ППУ-ПЭ(ОЦ)

Изолированные трубы и соединительные напорные ПЭ/ППУ-ПЭ(ОЦ) и ПЭ/ППУ-ПЭ(ОЦ)-У с диаметром рабочей трубы от 32 до 900 мм выпускаются согласно СТО 71807835-002-2018, длина отрезков от 1 до 11,9 метров

Трубы безнапорные ГОСТ 54475 ППУ-ПЭ

Трубы и соединительные детали предизолированные безнапорные гофрированные ПЭ/ППУ-ПЭ(У), выпускаемые согласно СТО 71807835-001-2018 Изм.1

Оставить заявку

Трубы полиэтиленовые предизолированные

Трубы напорные ГОСТ 18599 ППУ-ПЭ(ОЦ)

Технические характеристики трубы:

Изолированные трубы и соединительные напорные ПЭ/ППУ-ПЭ(ОЦ) и ПЭ/ППУ-ПЭ(ОЦ)-У с диаметром рабочей трубы от 32 до 900 мм выпускаются согласно СТО 71807835-002-2018, длина отрезков от 1 до 11,9 метров.

Изолированные трубы и фасонные изделия предназначены для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого и противопожарного трубопровода, напорной и безнапорной системы канализации, с температурой транспортируемой жидкости от 0 до 40оС.

Возможно использование изолированных труб и соединительных деталей для строительства технологических трубопроводов по СН 550 для транспортирования мелкодисперсных материалов (суспензии с мелкой фракцией включений), пульпопроводов, жидких и газообразных органических веществ, к составу которых, полиэтилен имеет химическую стойкость, при температуре транспортируемой жидкости от -0 до +40оС в любых температурных режимах окружающей среды, в том числе на территориях Крайнего севера.

Изолированные трубы и соединительные детали с полиэтиленовой оболочкой используются для подземной бесканальной прокладки, прокладки в непроходных каналах и для надземного устройства трубопровода. Возможна наружная прокладка по эстакадам, в проходных каналах и туннелях.

При протяженности трубопроводов до 1 км – 2 км рекомендуется предусматривать обогрев трубопровода, в виде кабель-канала с саморегулирующейся нагревательной лентой. Система обогрева распределяется на участки протяженностью до 200 метров. Протяженность кабеля определяется его мощностью, также необходимо учесть, что стандартно вдоль трассы проводится электрическое питание.

Полиэтилен, используемы для производства труб и соединительных деталей напорных ПЭ/ППУ-ПЭ(ОЦ) и ПЭ/ППУ-ПЭ(ОЦ)-У обладает высокую стойкость к коррозии и химическую стойкость, не включает в свой состав токсичных компонентов, имеет допуск Госсанэпиднадзоромм России к использованию в питьевом и хозяйственном водоснабжении.

Полиэтиленовые трубы, предназначенные для подачи питьевой воды, не оказывают никакого влияния на вкусовые качества и запах воды.

В качестве теплоизоляции несущей трубы используется пенополиуретан (ППУ). Устройство теплоизоляции необходимо для обеспечения минимальных тепловых потерь в трубопроводе. Толщина изоляции соединительных деталей равна толщине изоляции трубы, в соответствии с типоразмером трубопровода.

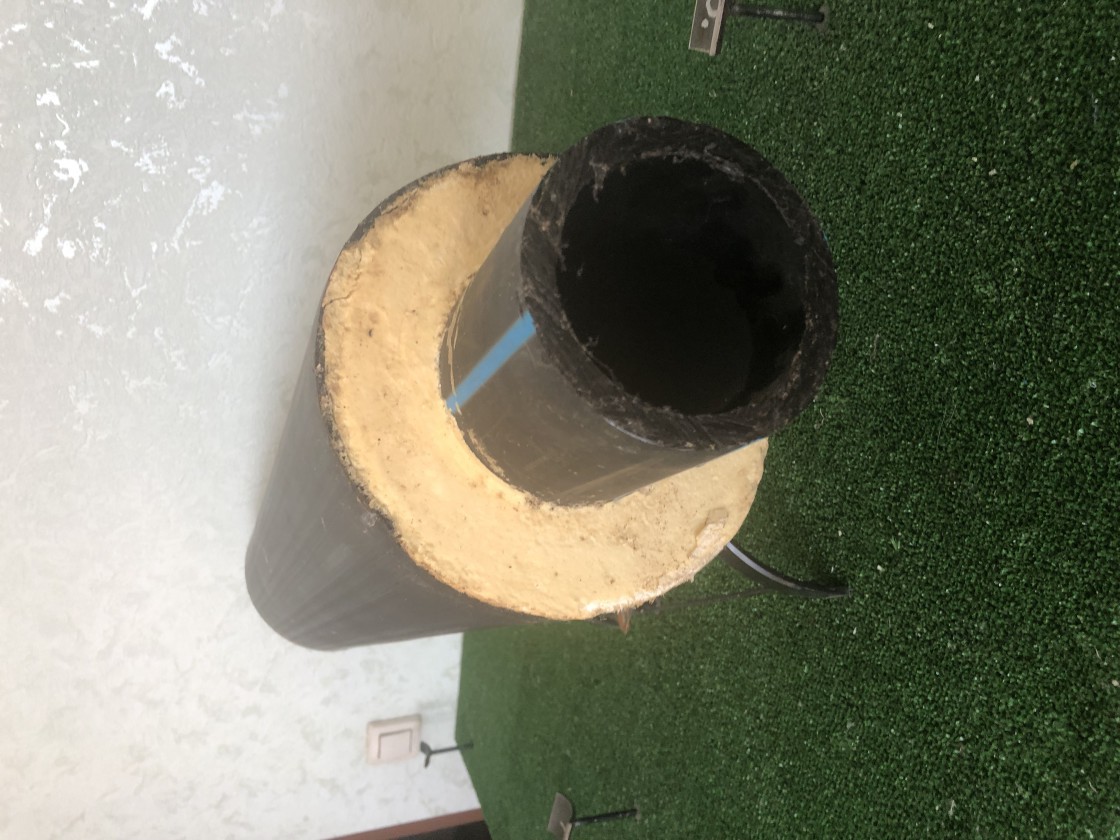

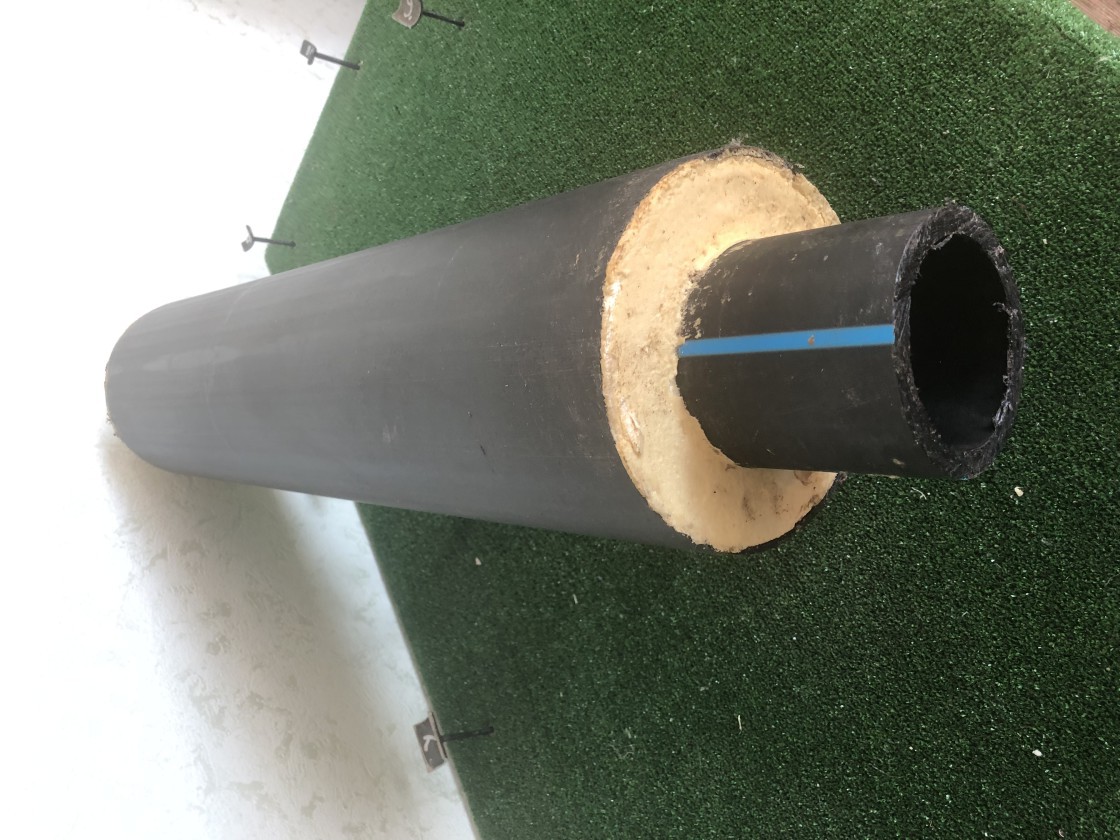

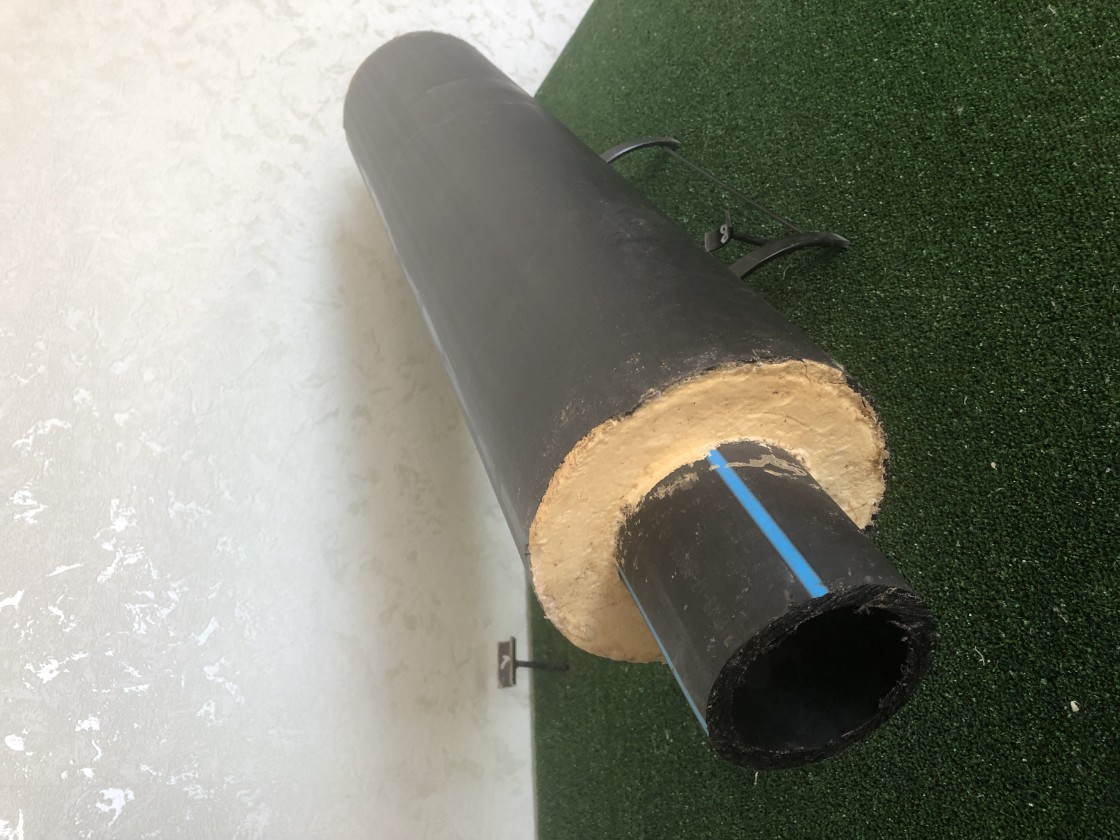

Многослойная конструкция напорной предизолированной трубы (труба напорная ПЭ/ППУ-ПЭ(ОЦ)) включает в себя:

- Несущую напорную трубу из полиэтилена

- Теплоизоляцию из пенополиуретана (ППУ-изоляция);

- Защитную оболочку в зависимости от назначения трубопровода;

- Полиэтиленовую оболочку;

- Оболочку из оцинкованной стали.

-Дополнительное использование кабель-канала для обогрева. По специальному заказу возможно производство трубы с несколькими кабель-каналами;

Возможно, выполнить по запросу приварку втулки под фланец офланцованную к отрезку трубы или соединительной детали;

По желанию и согласованию заказчика возможно изготовление отрезков труб с торцевой заглушкой изоляции.

Тип трубы, d/D

Номинальный наружный диаметр напорной трубы, d, мм

Номинальный наружный диаметр трубы-оболочки, D, мм

С полиэтиленовой оболочкой

С оболочкой из оцинкованной стали

Расчетная толщина слоя теплоизоляции, мм

Расчетная масса, кг/м

Расчетная толщина слоя теплоизоляции, мм

Расчетная масса, кг/м

SDR17

SDR11

SDR17

SDR11

032/125

32

125

44,00

2,25

2,34

45,95

2,92

3,01

032/140

32

140

51,00

2,79

2,88

53,45

3,40

3,49

032/160

32

160

61,00

3,39

3,48

63,45

4,08

4,16

040*/125

40

125

40,00

2,31

2,45

41,95

2,98

3,13

040*/140

40

140

47,00

2,87

3,01

49,45

3,47

3,61

040*/160

40

160

57,00

3,46

3,60

59,45

4,17

4,29

050*/125

50

125

35,00

2,43

2,65

36,95

3,10

3,32

050*/160

50

160

52,00

3,56

3,78

54,45

4,25

4,48

050*/180

50

180

62,00

4,20

4,42

64,40

5,21

5,43

063/140

63

140

35,50

3,16

3,51

37,95

3,76

4,11

063/160

63

160

45,50

3,75

4,10

47,95

4,44

4,79

063/180

63

180

55,50

4,39

4,74

57,90

5,40

5,75

075*/140

75

140

29,50

3,35

3,85

31,95

3,96

4,46

075*/160

75

160

39,50

3,95

4,45

41,95

4,64

5,13

075*/180

75

180

49,50

4,59

5,09

51,90

5,59

6,08

90/160

90

160

32,00

4,27

4,97

34,45

4,96

5,66

90/180

90

180

42,00

4,91

5,61

44,40

5,92

6,62

90/200

90

200

51,80

5,71

6,41

54,30

7,23

7,93

110/180

110

180

32,00

5,39

6,45

34,40

6,40

7,46

110/200

110

200

41,80

6,18

7,25

44,30

7,71

8,77

110/250

110

250

66,10

8,84

9,90

69,30

10,08

11,15

125*/200

125

200

34,30

6,60

8,02

36,80

8,13

9,55

125*/225

125

225

46,50

7,89

9,31

49,30

9,28

10,69

125*/250

125

250

58,60

9,26

10,67

61,80

10,50

11,92

140*/225

140

225

39,00

8,37

10,13

41,80

9,76

11,51

140*/250

140

250

51,10

9,74

11,49

54,30

10,99

12,74

140*/280

140

280

65,60

11,57

13,32

69,30

12,57

14,33

160/250

160

250

41,10

10,48

12,78

44,30

11,72

14,02

160/280

160

280

55,60

12,30

14,60

59,30

13,32

15,62

160/315

160

315

72,60

14,64

16,94

76,80

15,31

17,61

180*/280

180

280

45,60

13,14

16,04

49,30

14,16

17,06

180*/315

180

315

62,60

15,48

18,38

66,80

16,15

19,05

180*/355

180

355

81,90

18,61

21,51

86,80

18,64

21,54

200*/280

200

280

35,6

14,06

17,66

39,3

15,07

18,66

200*/315

200

315

52,60

16,41

20,00

56,80

17,07

20,66

200*/355

200

355

94,40

19,52

23,12

99,30

19,56

23,15

225/315

225

315

40,10

17,74

22,23

44,30

18,41

22,91

225/355

225

355

59,40

20,86

25,35

64,30

20,89

25,38

225/400

225

400

106,90

24,08

28,58

111,80

23,93

28,43

250*/355

250

355

46,90

22,26

27,83

51,80

22,30

27,86

250*/400

250

400

69,40

25,49

31,05

74,30

25,33

30,90

250*/450

250

450

94,40

29,37

34,94

99,30

29,04

34,60

280*/400

280

400

54,40

27,38

34,41

59,30

27,22

34,26

280*/450

280

450

79,40

31,26

38,30

84,30

30,93

37,96

280*/500

280

500

103,80

36,24

43,28

109,30

34,96

41,99

315/450

315

450

61,90

33,88

42,70

66,80

33,55

42,37

315/500

315

500

86,30

38,85

47,67

91,80

37,57

46,39

315/560

315

560

115,50

45,56

54,38

121,50

47,12

55,94

355*/500

355

500

66,30

42,13

53,37

71,80

40,85

52,08

355*/560

355

560

95,50

48,84

60,08

101,50

50,39

61,63

400/560

400

560

73,00

52,89

67,28

79,00

54,46

68,84





Трубы безнапорные ГОСТ 54475 ППУ-ПЭ

Технические характеристики трубы

В зонах распространения вечномерзлых грунтов, а также в северных районах эксплуатация сетей канализации осуществляется в особых условиях. В средней полосе РФ, также возникает необходимость прокладки инженерных сетей выше глубины промерзания грунта или применяется надземная прокладка. В связи с этим появляется необходимость в применении новых материалов и технологий строительства. Таким потребностям соответствует применение труб и соединительных деталей предизолированных безнапорных гофрированных ПЭ/ППУ-ПЭ(У), которые выпускаются согласно СТО 71807835-001-2018 Изм.1

Трубы гофрированные предизолированные предназначены для строительства сетей хозяйственно-бытовой канализации, безнапорной и ливневой канализации, водостоков, сброса промышленных стоков в любых зонах климатического районирования (в том числе в районах Крайнего Севера). Возможно строительство наружной прокладки, в том числе устройство ливневой канализации на мостовых переходах с помощью труб безнапорных гофрированных ПЭ/ППУ-ПЭ(У), при условии защиты полиэтиленовой оболочки от прямых солнечных лучей.

Трубы безнапорные гофрированные ПЭ/ППУ-ПЭ-У дополнительно имеют кабель- канал, для прокладки греющего кабеля.

Возможно изготовление труб безнапорных предизолированных ПЭ/ППУ-ПЭ и ПЭ/ППУ-ПЭ-У различных классов кольцевой жесткости (SN).

В многослойной конструкции труб и соединительных деталей предизолированных, в качестве теплоизоляционного слоя используется пенополиуретан (ППУ). Толщина теплоизоляции труб безнапорных гофрированных ПЭ/ППУ-ПЭ равна толщине теплоизоляции соединительных деталей, вместе с тем соединительные детали безнапорные гофрированные ПЭ/ППУ-ПЭ-У могут иметь на отдельных участках увеличенную толщину теплоизоляции. Торцы тепловой изоляции труб и фасонных изделий имеют гидроизоляционное мастичное покрытие. По заявке потребителей гидроизоляционное покрытие может не наноситься или могут применяться полиэтиленовые торцевые заглушки теплоизоляции (ТЗИ).

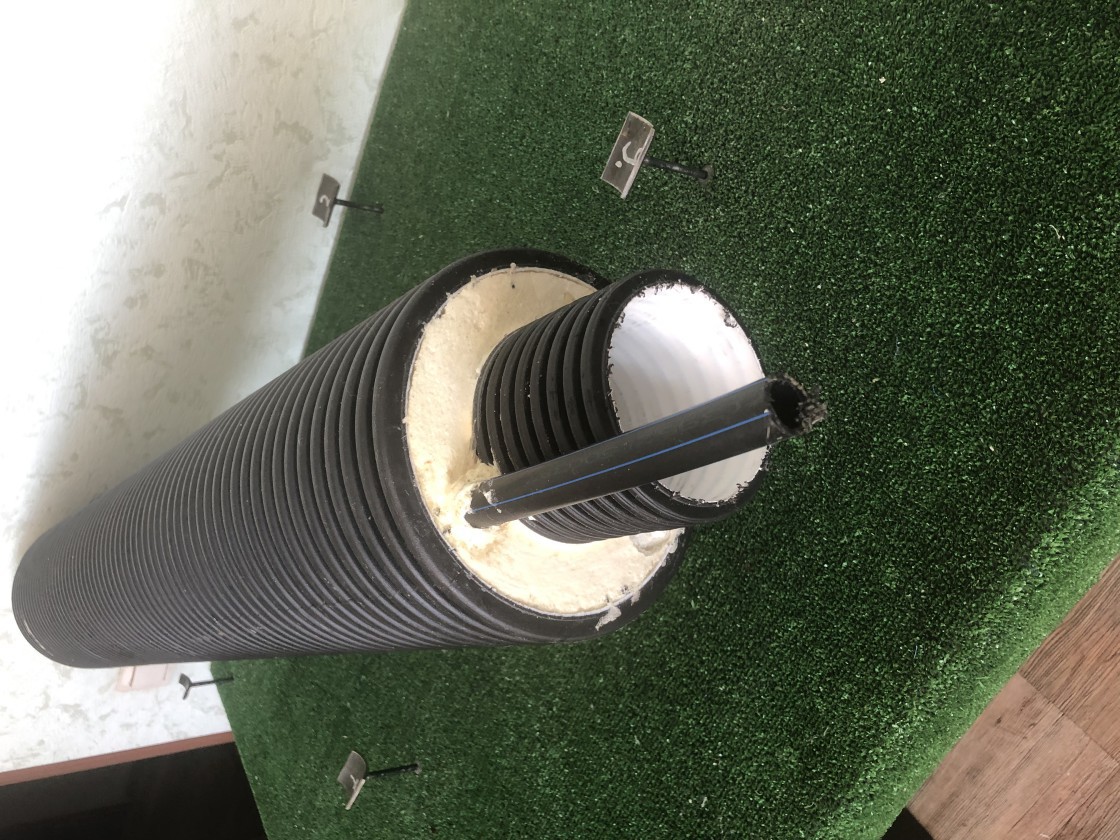

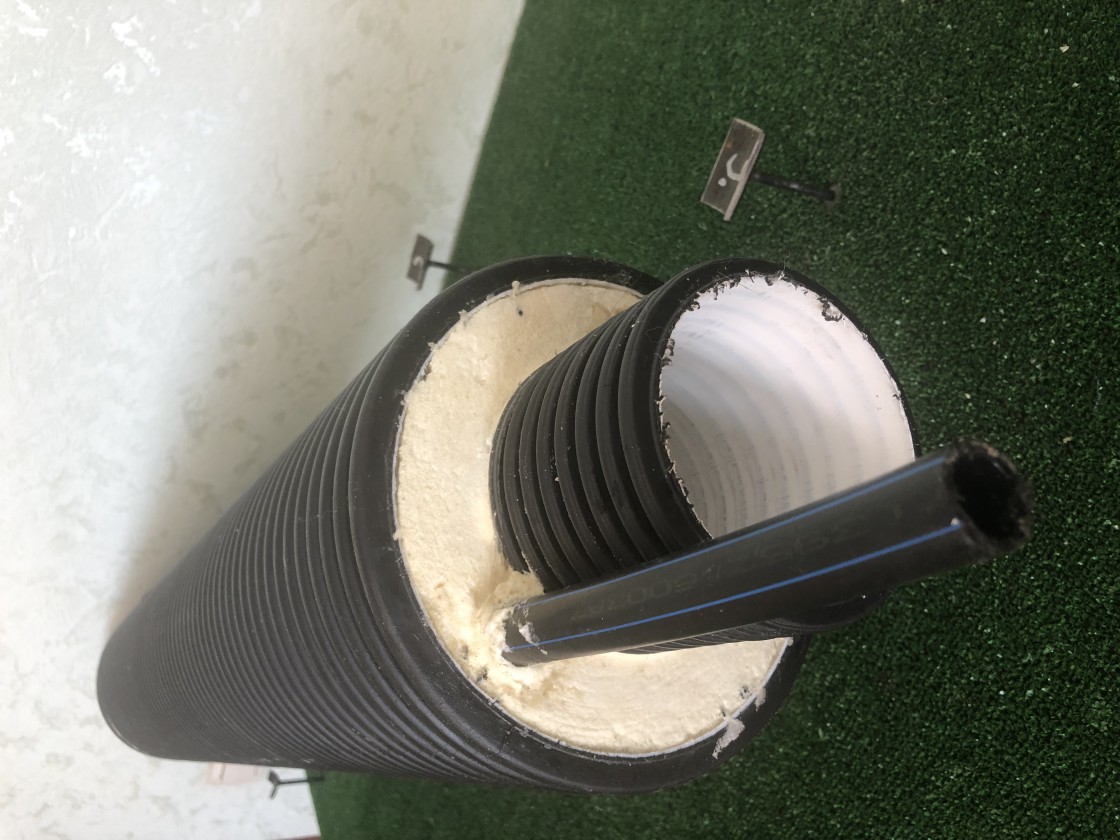

Труба безнапорная гофрированная ПЭ/ППУ-ПЭ представляет собой многослойную конструкцию, состоящую из следующих элементов:

- внутренняя (рабочая) полиэтиленовая труба с двухслойной гофрированной стенкой, имеющая гладкий внутренний слой из полиэтилена с наружным гофрированным слоем полиэтилена в виде гофр, с установленной на одном конце рабочей трубы в заводских условиях муфтой;

- теплоизоляционный слой из пенополиуретана (ППУ);

- защитная труба-оболочка с двухслойной гофрированной стенкой, имеющая гладкий внутренний слой из полиэтилена с наружным гофрированным слоем полиэтилена в виде гофр;

- эластичное резиновое уплотнительное кольцо, обеспечивающее герметичность соединения рабочих труб при монтаже;

- торцевые полиэтиленовые заглушки теплоизоляции (ТЗИ), предназначены для гидроизоляции торцов пенополиуретановой теплоизоляции.

Типоразмер трубы

ГОСТ Р 54475

ППУ-ПЭ(ОЦ)
(de/ De)

Номинальные размеры внутренней трубы

Номинальные размеры полиэтиленовой трубы-оболочки

Номинальные размеры

трубы-оболочки из

оцинкованной стали

Номинальная длина концов труб l1 и l2 ±10

Расчетная толщина слоя пенополиуретана ПЭ/ОЦ

наружный диаметр de

внутренний
диаметр

di

наружный
диаметр De

внутренний диаметр
Di

110/200

110

91

200

176

200

90

33,0/45,0

125/200

125

107

200

176

200

90

25,5/37,5

160/250

160

139

250

216

250

100

28,0/45,0

160/315

160

139

315

271

315

110

55,5/77,5

200/315

200

176

315

271

315

110

35,5/57,5

250/400

250

216

400

343

400

115

46,5/75,0

315/500

315

271

500

427

500

135

56,0/92,5

400/630

400

343

630

535

630

160

67,5/115,0

500/800

500

427

800

678

800

188

89,0/150,0

630/1000

630

535

1000

851

1000

225

110,5/185,0

800/1200

800

678

1200

1030

1200

250

115,0/200



Стоимость и типы фасонных изделий  рассчитывается отдельно по заявке

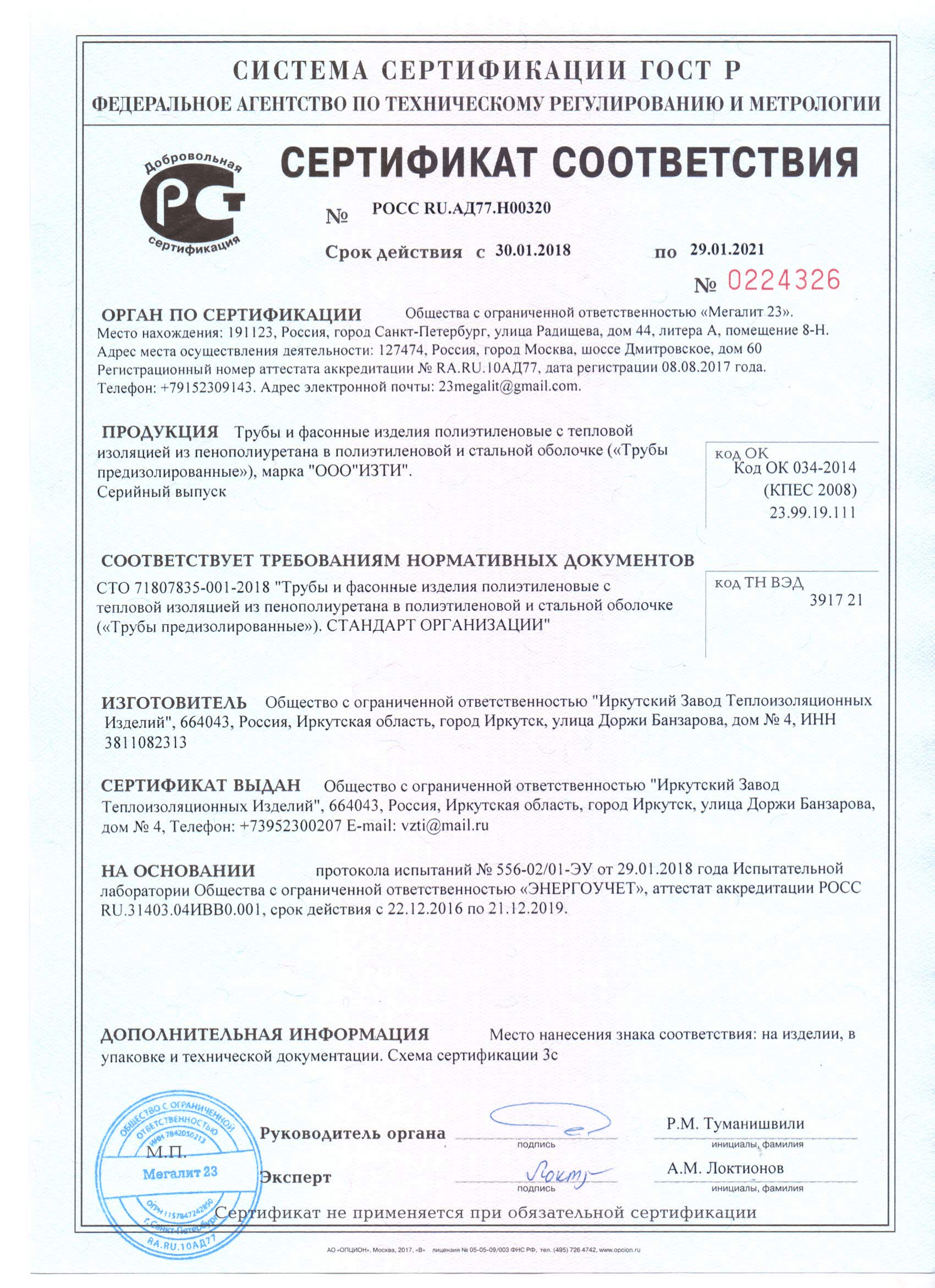

Сертификаты соответствия
