Труба стальная с тепловой изоляцией из ППУ в полиэтиленовой/оцинкованной оболочке

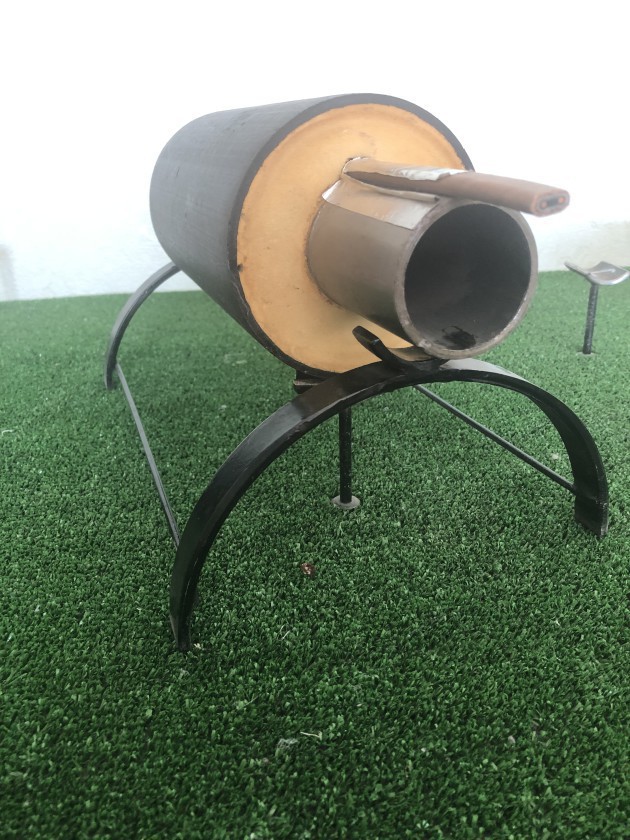

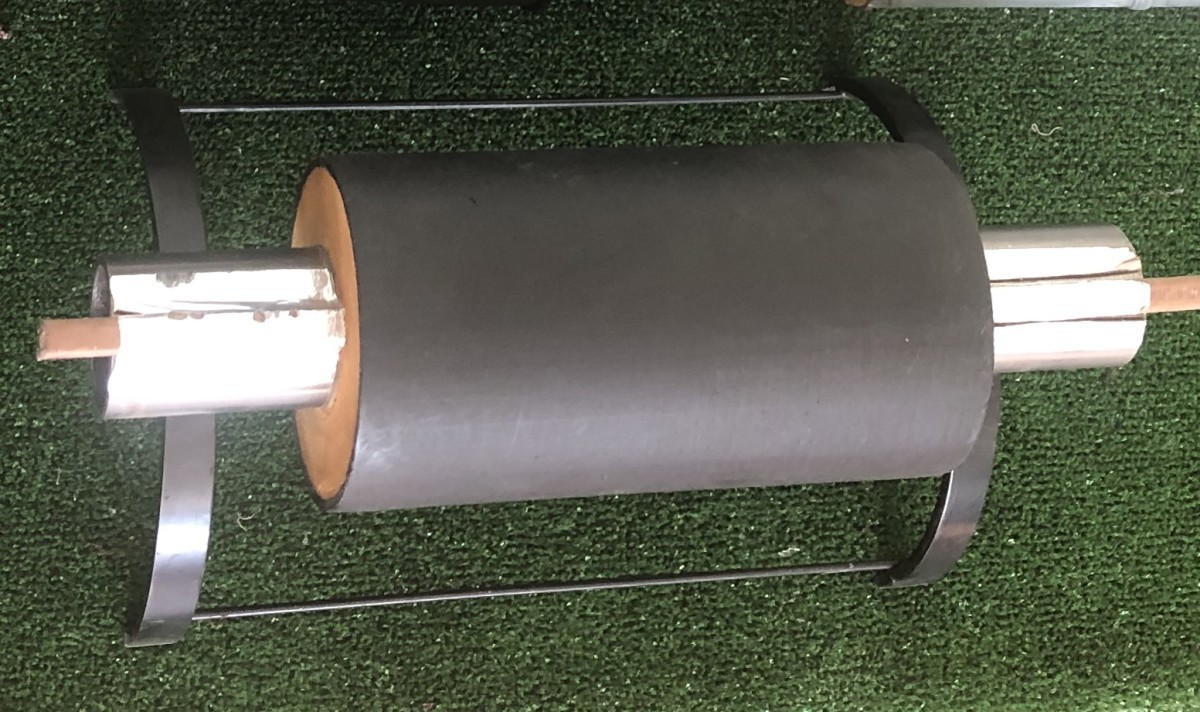

Труба стальная с тепловой изоляцией из ППУ в полиэтиленовой оболочке
Защитная оболочка из полиэтилена низкого давления, предохраняет слой ППУ-изоляции и стальную трубу от воздействия влаги, механических повреждений и электрохимической коррозии.

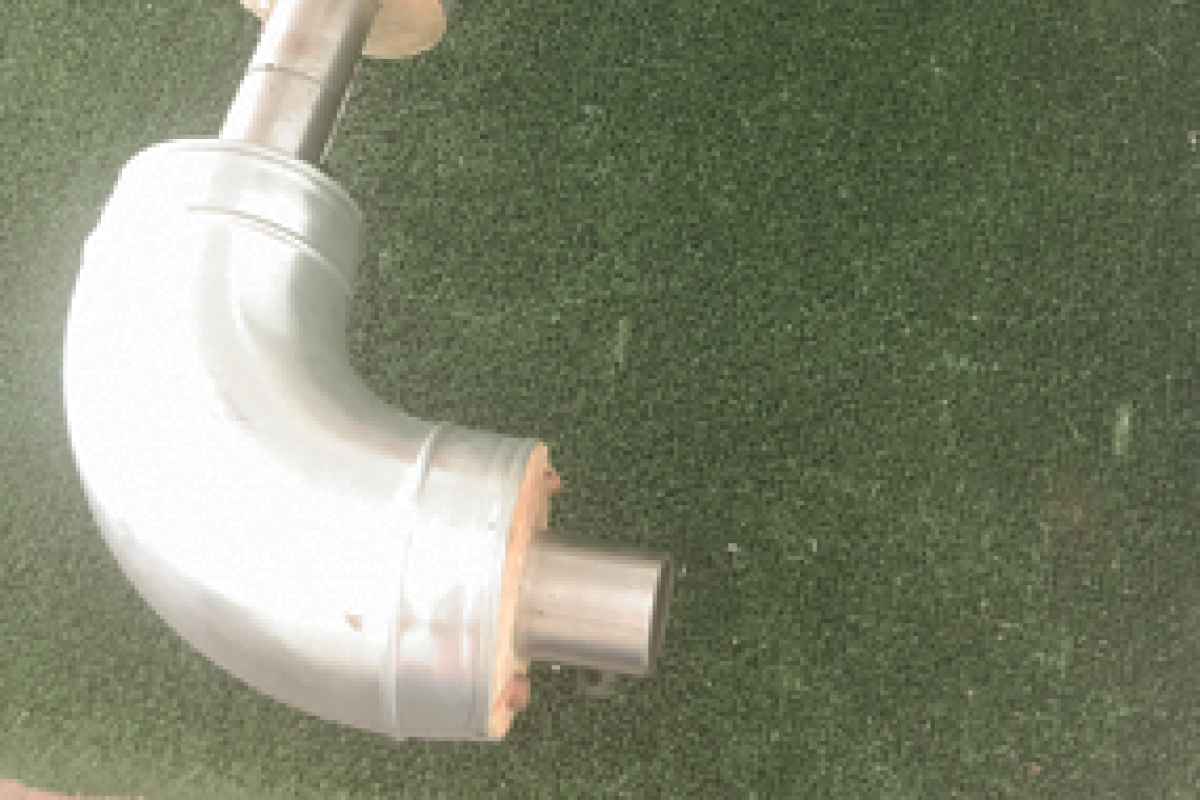

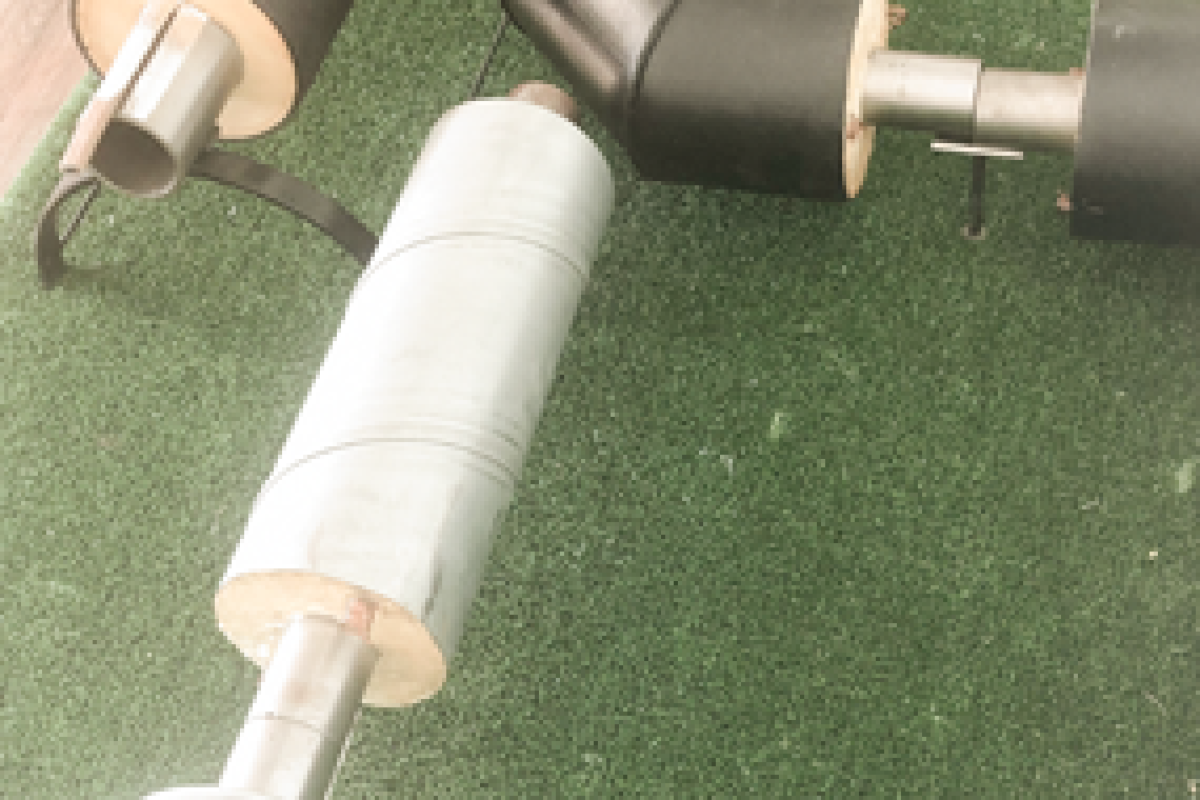

Труба стальная с тепловой изоляцией из ППУ в оцинкованной оболочке ГОСТ 30732-2006
Защитная оболочка из спиральновальцованной оцинкованной стали не чувствительной к воздействию солнечных лучей и других атмосферных явлений.
Труба стальная с тепловой изоляцией из ППУ в полиэтиленовой/оцинкованной оболочке
Труба стальная с тепловой изоляцией из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) или оцинкованной (ОЦ) оболочке. Ее ключевое слово в характеристике – это надежность, что является основополагающим качеством в монтажных и проектных работах.
Не удивительно, что трубы ППУ в изоляционных работах позволяют неплохо сэкономить тепловую энергию при обслуживании различных объектов теплоснабжения.
Труба с тепловой изоляцией из ППУ широко используются как при строительстве, так и в промышленности, где это является основным источником для экономии тепла в наши суровые российские погодные условия.
Рассмотрим подробнее, что скрывает за собой пенополиуретановая теплоизоляция трубопроводов:
- это быстрое бесшовное нанесение любой сложности и формы;
- это неограниченная толщина слоя;
- это быстрое отвердевание;
- это устойчивость к механическим нагрузкам;
- это высокое энергосбережение.
- это снижение расходов на ремонт теплотрасс в 3 раза;
- это повышение долговечности с 10-15 лет до 30 лет и более;
- это снижение эксплуатационных расходов в 2 раза;
- это снижение тепловых потерь с действительных 25-30% до 2-3%;
Таким образом, конструкции с использованием пенополиуретана имеют высокие показатели в качественных характеристиках, что делает его выгодным и конкурентоспособным на рынке теплоизоляционных материалов.
Труба с тепловой изоляцией из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) или оцинкованной (ОЦ) оболочке
Тепловая изоляция наносится на всю длину стальной трубы за исключением концевых участков. Для оперативного контроля за влажностью пенополиуретана и за нарушением оболочки вся продукция изготавливается с системой ОДК. Применяется для подземной безканальной или надземной прокладки тепловых сетей.
При производстве трубопроводов для безканальной прокладки применяется защитная оболочка из полиэтилена низкого давления, которая предохраняет слой ППУ-изоляции и стальную трубу от воздействия влаги, механических повреждений и электрохимической коррозии.
При производстве трубопроводов для наружной прокладки применяется защитная оболочка из спиральновальцованной оцинкованной стали не чувствительной к воздействию солнечных лучей и других атмосферных явлений.

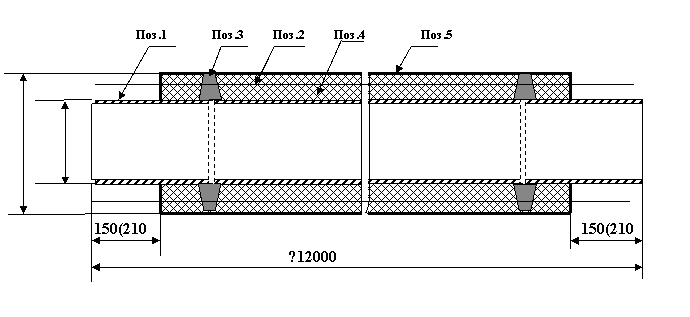

- поз.1 - стальная труба;
- поз.2 - проводники - индикаторы системы ОДК (показано условно);
- поз.3 - центрирующая опора;
- поз.4 - изоляция из пенополиуретана;
- поз.5 - труба - оболочка из полиэтилена (оцинкованной стали)
Труба с тепловой изоляцией из ППУ в полиэтиленовой/оцинкованной оболочке, типы диаметров и соответствующие толщины изоляции ППУ:
Размеры труб в полиэтиленовой оболочке, мм
| Наружный диаметр и минимальная толщина стенки стальных труб____* | Тип 1 | Тип 2 | ||||
| Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | Средний наружный диаметр изолированных труб с полиэтиленовой оболочкой | Расчетная толщина слоя пенополиуретана | |||
| номинальный | предельное отклонение (+) | номинальный | предельное отклонение(+) | |||
| 32х3,0 | 90; 110; 125 | 2,7; 3,5; 3,7 | 26,0; 36,5; 43,5 | - | - | - |
| 38х3,0 | 110; 125 | 3,2; 3,7 | 33,0; 40,5 | - | - | - |
| 45х3,0 | 125 | 3,7 | 37,0 | - | - | - |
| 57х3,0 | 125 | 3,7 | 31,5 | 140 | 4,1 | 38,5 |
| 76х3,0 | 140 | 4,1 | 29,0 | 160 | 4,7 | 39,0 |
| 89х4,0 | 160 | 4,7 | 32,5 | 180 | 5,4 | 42,5 |
| 108х4,0 | 180 | 5,4 | 33,0 | 200 | 5,9 | 43,0 |
| 133х4,0 | 225 | 6,6 | 42,5 | 250 | 7,4 | 54,5 |
| 159х4,5 | 250 | 7,4 | 41,5 | 280 | 8,3 | 55,5 |
| 219х6,0 | 315 | 9,8 | 42,0 | 355 | 10,4 | 62,0 |
| 273х7,0 | 400 | 11,7 | 57,0 | 450 | 13,2 | 81,5 |
| 325х7,0 | 450 | 13,2 | 55,5 | 500 | 14,6 | 79,5 |
| 426х7,0 | 560 | 16,3 | 58,2 | 600; 630 | 16,3 | 77,6; 92,5 |
| 530х7,0 | 710 | 20,4 | 78,9 | - | - | - |
| 630х8,0 | 800 | 23,4 | 72,5 | - | - | - |
| 720х8,0 | 900 | 26,3 | 76,0 | - | - | - |
| 820х9,0 | 1000 | 29,2 | 72,4 | 1100 | 32,1 | 122,5 |
| 920х10,0 | 1100 | 32,1 | 74,4 | 1200 | 35,1 | 120,5 |
| 1020х11,0 | 1200 | 35,1 | 70,4 | - | - | - |
| 1220х11,0 | 1425 | 38,2 | 79,0 | - | - | - |
| 1420х12,0 | 1600 | 41,2 | 90,0 | - | - | - |
| * Толщину стенки стальной трубы устанавливают в проекте. По согласованию с проектной организацией допускается так же применение труб другиех диаметров. | ||||||
Размеры труб в стальной оболочке, мм
| Наружный диаметр стальной трубы и минимальная толщина стенки стальной трубы____* | Размеры оболочки из тонколистовой оцинкованной стали | Расчетная толщина слоя пенополиуретана | |
| Номинальный диаметр | Минимальная толщина | ||
| 32х3,0 | 100; 125; 140 | 0,55 | 46,0; 53,5 |
| 38х3,0 | 125; 140 | 0,55 | 43,0; 50,5 |
| 45х3,0 | 125; 140 | 0,55 | 39,5; 47,0 |
| 57х3,0 | 140 | 0,55 | 40,9 |
| 76х3,0 | 160 | 0,55 | 41,4 |
| 89х4,0 | 180 | 0,6 | 44,9 |
| 108х4,0 | 200 | 0,6 | 45,4 |
| 133х4,0 | 225 | 0,6 | 45,4 |
| 159х4,5 | 250 | 0,7 | 44,8 |
| 219х6,0 | 315 | 0,7 | 47,3 |
| 273х7,0 | 400 | 0,8 | 62,7 |
| 325х7,0 | 450 | 0,8 | 61,7 |
| 426х7,0 | 560 | 1,0 | 66,2 |
| 530х7,0 | 675; 710 | 1,0 | 71,5; 89,0 |
| 630х8,0 | 775; 800 | 1,0 | 71,5; 84,0 |
| 720х8,0 | 875; 900 | 1,0 | 76,5; 89,0 |
| 820х9,0 | 975; 1000 | 1,0 | 76,5; 89,0 |
| 920х10,0 | 1075; 1100 | 1,0 | 76,5; 89,0 |
| 1020х11,0 | 1175; 1200 | 1,0 | 76,7; 89,2 |
| 1220х11,0 | 1375; 1400 | 1,0 | 79,0; 91,5 |
| 1420х12,0 | 1575; 160 | 1,0 | 77,0; 89,5 |

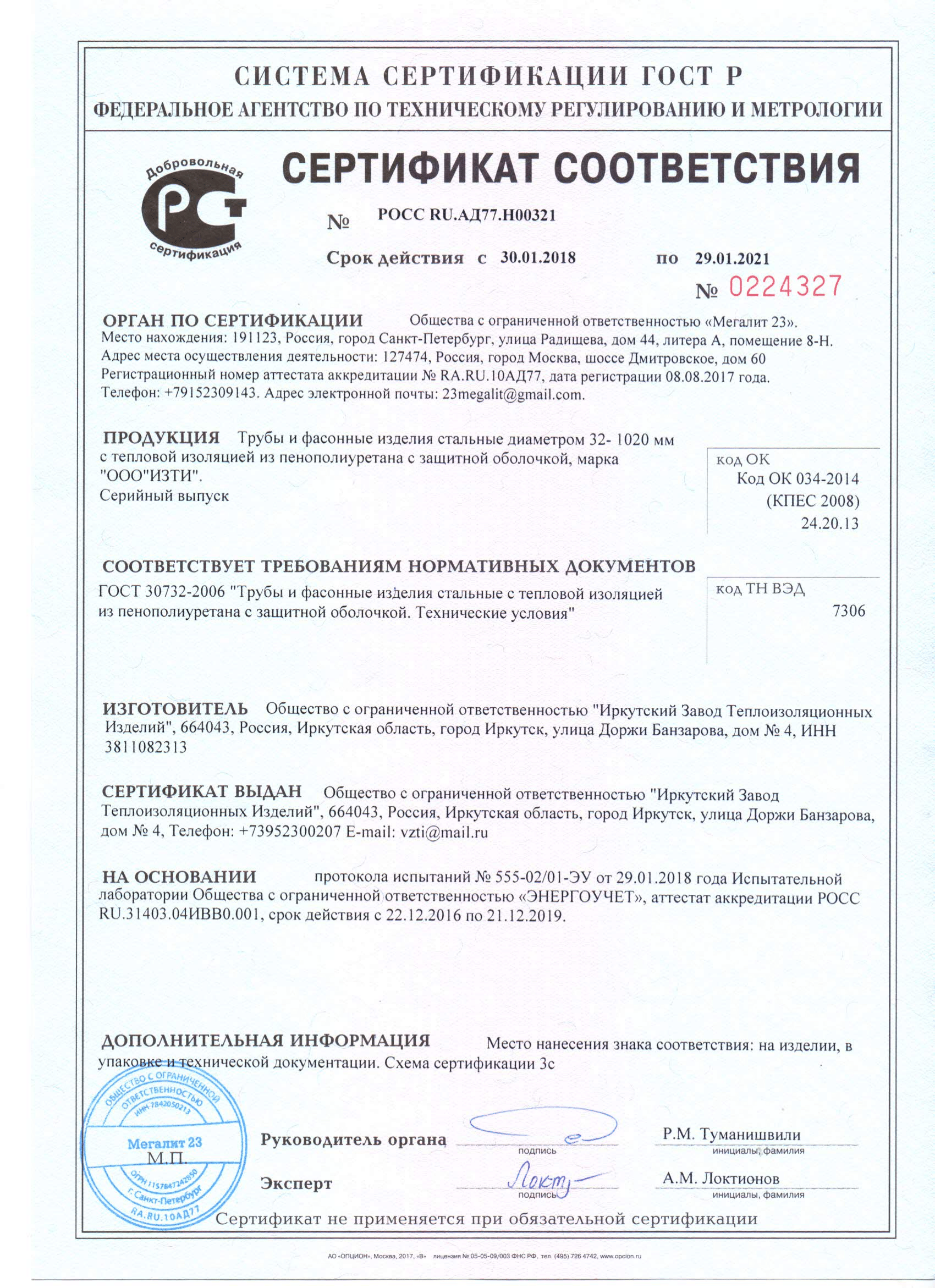

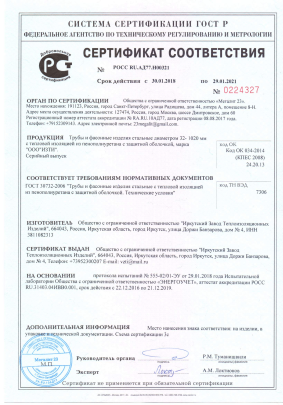

Сертификаты соответствия
